Hovedkomponentbeskrivelse
⒈Nedre stamme/plugg: Støtter rotasjonen av platebunnen.
⒉Ventilhus: Ventilhuset, vanligvis klemt mellom to flenser.
⒊Skive: Kjernens lukkekomponent, kontrollerer flyt gjennom rotasjon.
⒋Øvre stamme: Kobler håndtaket til skiven og overfører dreiemoment.
⒌ Pakking: Forhindrer middels lekkasje langs stammen.
⒍ Panser/deksel: Sikrer pakningen og kobles til aktuatoren.
⒎Håndtaksmontering: Manuell betjeningskomponent med låsetapper for å feste i forskjellige åpningsposisjoner.
Designfunksjoner
Klem-på designet
Fire posisjoneringshull rundt ventilhuset muliggjør en lett,-kostnadseffektiv struktur som passer for medium- og lav-rørledninger.
Håndtak for posisjoneringsplate
Legg merke til den tannede komponenten under del 7, som gjør at ventilen kan låses i bestemte vinkler mellom 0 grader og 90 grader for grovstrømregulering.
Sammenligning av fordeler og ulemper
| Fordeler | Ulemper |
|---|---|
| ✅ Kompakt struktur, liten størrelse og lett vekt | ❌ Krever flenser i begge ender for installasjon; alle bolter skal fjernes for utskifting |
| ✅ Enkel betjening, rask åpning og lukking, lavt dreiemoment | ❌ Høye krav til rørledningsjustering; lett å blokkere på grunn av installasjonsavvik |
| ✅ Lav strømningsmotstand og bemerkelsesverdig energibesparende-effekt | ❌ Ventiler med stor-diameter har høyt driftsmoment og må utstyres med en snekkegirkasse |
| ✅ Duktilt jernmateriale, høy styrke og lav pris | ❌ Not suitable for high temperature (>120 grader), sterk korrosjon eller høy-partikkelmedier |
| ✅ Pålitelig tetning, null lekkasje og bredt bruksområde | ❌ High-pressure special type shall be selected for high-pressure working conditions (>1,6 MPa) |

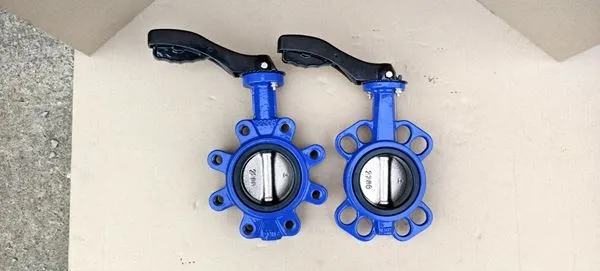

Produktutstilling
Kvalifikasjoner
