Produktoversikt

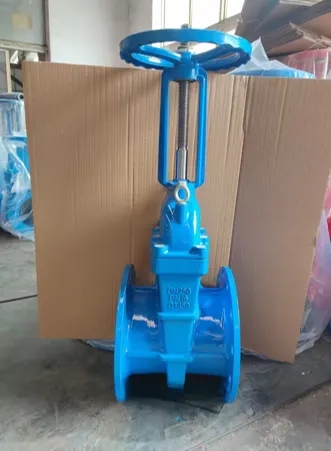

Eksponert stilk myk-sittende portventil bruker utvendig skrue- og åkkonstruksjon. Spindelen stiger og faller sammen med porten, noe som muliggjør visuell indikasjon av ventil åpen/stengt status. Den er ofte utstyrt med en duktil overflateboks for å betjene stammen fra bakkenivå.
Arbeidsprinsipp
Den eksponerte stammen med mykt sete-portventil bruker en utvendig skrue- og åkstruktur. Når håndhjulet eller betjeningsstangen roteres, driver skruen stammen til å bevege seg vertikalt. Stammen er koblet til den gummibelagte kileporten, slik at porten stiger eller synker synkront med stammen.
Når porten løftes vekk fra ventilsetet, åpnes rørledningen, og mediet strømmer gjennom hele boringen. Når porten faller ned for å presse mot setet, danner EPDM-gummilaget på kilen en tett forsegling for å stenge av væskestrømmen.
Siden spindelen beveger seg synlig opp og ned, kan operatører direkte bedømme om ventilen er åpen eller lukket ved å kontrollere spindelposisjonen. For nedgravde rørledninger fungerer den med en duktilt jernoverflateboks for å utføre denne operasjonen over bakken.
parameter
| Punkt | Spesifikasjon |
|---|---|
| Produktnavn | Eksponert stilk myk-sittende portventil |
| Type | Utvendig skrue og åk, stigende stamme |
| Nominell diameter | DN50 ~ DN600 |
| Trykkklasse | PN10, PN16 |
| Kroppsmateriale | Duktilt jern QT450-10 / QT500-7 |
| Kilemateriale | Duktilt jern + EPDM gummi vulkanisert belegg |
| Stammateriale | Rustfritt stål 2CR13 / 420 |
| Belegg | Epoxy pulverlakkering (FBE) |
| Tilkoblingstype | Flens, i samsvar med EN1092-2 |
| Standard | EN1074, BS5163 |
| Medium | Rent vann, råvann, avløpsvann |
| Arbeidstemperatur | 0 grader ~ 80 grader |
| Forseglingsytelse | Toveis bobletett avstengning |
| Matchende tilbehør | Duktilt jernoverflateboks for nedgravd installasjon |
Strukturelle egenskaper
Synlig åpningsdesign
Alle gjenger på ventilstangen sitter utenfor ventilhusets hulrom. De vil ikke berøre flytende medier og unngå korrosjonsskader, noe som forlenger hele ventilens levetid. Brukere kan lese ventilposisjon rett fra den synlige stangen.
Elastisk tetningsteknologi
Hele portplaten omslutter komplett gummifôr (NBR eller EPDM valgfritt). Gummideformasjon kompenserer ujevne tetningsoverflater perfekt, gir stabil tett tetning og løser vanlige lekkasjeproblemer ved gamle stive sluseventiler.
Setedesign med flat bunn
Bunnforseglingssetet har en jevn, sporfri design, matchende innvendig rørboringsstørrelse. Den hindrer sediment og skitt i å stable seg i bunnen, noe som gjør denne ventilen godt egnet for kloakktransportrørledninger.
Duktilt jernhus med epoksypulverbelegg gir enestående korrosjonsbestandighet i nedgravde vannmiljøer. Produsert i henhold til EN1074 / BS5163 standarder, gir den stabil drift og lang levetid. Flensforbindelse i samsvar med EN1092-2 muliggjør enkel installasjon og vedlikehold.
Produktapplikasjon
Kommunal vannforsyning og avløp
Vannbehandlingsanlegg, urbane avløpsstasjoner
Bygge brannsikringssystemer
Innendørs og utendørs brannrør (kompatibel med signaltilbakemeldingsenheter)
Industriell væskelevering
Rørledninger for væsketransport for petroleums-, kjemisk produksjon og matvareverksteder
Spesielle arbeidsforhold
Nedgravde underjordiske rørledninger, langvarige fuktige miljøer og andre tøffe byggeplasser
