01.Produktbeskrivelse

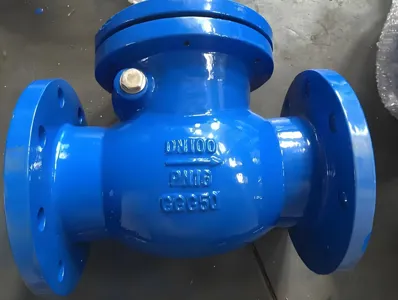

Ductil Iron Swing Check Valve er en type ventil som automatisk åpner og lukker under kraften fra selve mediet. Dens primære funksjon er å forhindre tilbakestrømning av mediet og unngå ulykker. De brukes hovedsakelig i rørledningssystemer på tvers av bransjer som petroleum, kjemisk, farmasøytisk, gjødsel og kraftproduksjon.
02.Grunnleggende informasjon
| Materiale | Støpt stål | Tilkoblingsskjema | Flens, sveis, klemme |
|---|---|---|---|
| Struktur | Svinge | Trykk | Lavt og høyt trykk |
| Funksjon | Ddcy Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvr Silence, Nrvr Silence | Forseglingsskjema | Metall, pakning, O-ringforsegling |
| Strømningsretning | Ensrettet | Standard | JIS,Bsw,ANSI,GB,DIN |
| Søknad | Industriell bruk, industriell bruk av vann, husholdningsbruk | Leveringstid | 15-25 dager |
| Belegg | Tilpasset | Design | BS 1868 / ASME B16.34 |
| Størrelse | DN15-DN1200 | Avslutt tilkobling | Flens RF, FF, RfJ, Bw |
| Ansikt til Ansikt | ASME B16.10 | Endeflens | ASME B16.5 |
| Bw End | ASME B16.25 | Test | API598 |
| Opprinnelse | Kina | Garantitid | 24 måneder |
| OEM/ODM | Tilpasset | Pakkestørrelse | Tilpasset |
| Transportpakke | Trekasse | Spesifikasjon | tilpasset |
03.Struktur og arbeidsprinsipp
Enveis flytkontroll:
Tillater væskestrøm kun i én retning, og forhindrer automatisk tilbakestrømning (ingen ekstern operasjon nødvendig).
Primære typer:
- Svingtype: hengslet platedesign, egnet for applikasjoner med høy-flyt/lav{1}}hastighet
- Løftetype: Vertikalt bevegelig skive, høy tetningsytelse
- Dobbel platetype: Wafer-stil, design med lavt trykkfall
- Ball Back Valve Type: Flytende kulestruktur, utmerket toleranse for rusk
04. Produktfunksjoner
Duktilt jernsving tilbakeslagsventil, også kjent som en tilbakeslagsventil eller tilbakeslagsventil, åpner eller lukker automatisk basert på strømmen av mediet og tyngdekraften. Dens funksjon er å forhindre tilbakestrømning av mediet i rørledningen.
Duktilt jern svingende tilbakeslagsventil er en automatisk ventil som primært brukes i rørledninger som krever ensrettet strøm av media og må installeres horisontalt.
Egnet for rene medier; anbefales ikke for medier som inneholder faste partikler eller høy viskositet.
Materialene for hoveddelen, interne komponenter, emballasje, pakninger og festemidler kan kombineres med rimelighet i henhold til brukerkrav eller faktiske driftsforhold.
05.Produktparametere
| Nominell størrelse | Nominell størrelse (tommer) | F | H (ca.) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |
06. Produktutstilling
07. Produktanbefalinger
