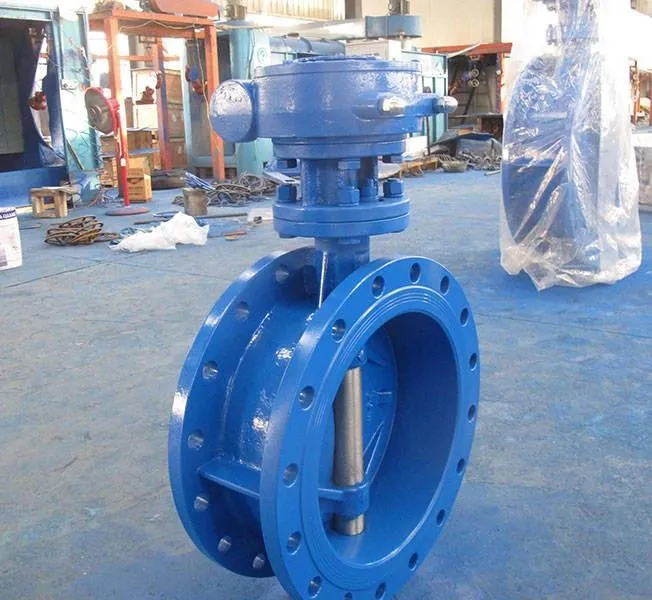

Duktilt jern Dobbel Offset Butterfly Ventil

Hovedinnovasjonen til den doble offset-spjeldventilen ligger i dens "double offset"-design, hvor ventilstammens akse er samtidig forskjøvet fra både sommerfuglplatens senter (aksial eksentrisitet) og ventilhusets senter (radial eksentrisitet). Denne spesielle strukturen gjør at sommerfuglplaten kan løsne seg helt fra ventilsetet med kun en svært liten rotasjon under ventilåpning, og unngår overdreven kompresjon og friksjon mellom butterflyplaten og ventilsetet. Når den er lukket, roterer sommerfuglplaten i motsatt retning og passer nøyaktig til ventilsetet gjennom den ledende effekten av den eksentriske strukturen. Ved å bruke posisjonstetningsprinsippet oppnås en tett forsegling ved å utnytte den elastiske kompresjonen av ventilsetet ved sommerfuglplaten. Noen metalltetningsmodeller har til og med en selv-kompenserende egenskap som "jo større trykk, desto mer pålitelig er tetningen".

Ventilen består hovedsakelig av kjernekomponenter som ventilhus, sommerfuglplate, ventilsete, ventilstamme, tetninger og festemidler.

Ventilhuset benytter en integrert støpeprosess for å sikre strukturell styrke og stivhet.

Sommerfuglplaten kan valgfritt utformes med en dobbel-flat truss multi--kanaldesign, som balanserer kraften i vannstrømmen under høye strømningshastigheter, forhindrer ventilplatevibrasjoner og forbedrer driftsstabiliteten.

Ventilspindelen og spjeldplaten er festet sammen ved hjelp av koniske pinner eller andre sikre koblinger for å forhindre løsner og lekkasje under overføring.

Akseltetningen bruker en fler-flytende "O"-ringforseglingsstruktur, som gir både intern mediaforsegling og ekstern urenhetsbeskyttelse.
