01.Produktbeskrivelse

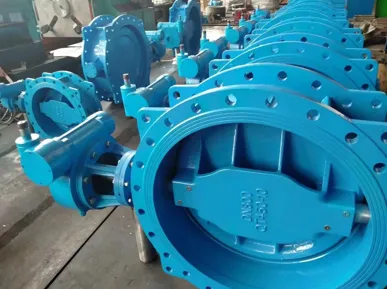

Den eksentriske spjeldventilen med dobbel flens er en ytterligere foredling og utvikling av den enkle-eksentriske spjeldventilen, som representerer den mest brukte doble-eksentriske spjeldventilen. Dens strukturelle design har en forskyvning mellom ventilsetets akse og både skivesenteret og ventilhusets senter.
"Eksentrisiteten" i dobbel eksentrisitet refererer til feiljusteringen av to senterpunkter: ventilstammen er forskjøvet i forhold til ventilsetesenteret, og ventilskiven er forskjøvet i forhold til rørledningssenteret.
02.Tekniske spesifikasjoner
| Nominell diameter: | DN200-DN2000 |
| Arbeidstemperatur: | 0 grader ~80 grader |
| Arbeidspress: | PN10, PN16, PN25 |
| Designstandard: | BS EN593 |
| Ansikt til ansikt: | BS EN558-1,1S0 5752 Serie 13/14 |
| Boring av flenser i henhold til BS EN1092-2 standard | |
| Hydraulisk testing i henhold til BS EN1074-1 og 2,BS EN12266 | |
| INGEN. | Delnavn | Materiale | INGEN. | Delnavn | Materiale |
|---|---|---|---|---|---|
| 1 | Girkasse | - | 2 | Nøkkel | C45 |
| 3 | Tetningsholder | ST37 | 4 | O-ring | EPDM |
| 5 | Tetningsbuss | ZQ19-2 | 6 | Skru | A2 |
| 7 | O-ring | EPDM | 8 | Komposittlager | GGSteel |
| 9 | Drivaksel | AISI 420 | 10 | Kropp | GG50 |
| 11 | Holder | ST37 | 12 | O-ring | EPDM |
| 13 | O-ring | EPDM | 14 | Skru | A2 |
| 15 | Tetningsring | EPDM | 16 | Nøkkel | AISI 420 |
| 17 | Skru | A2 | 18 | Komposittlager | GG50 |
| 19 | Hengselaksel | AISI 420 | 20 | Disk | Stål |
| 21 | Endedeksel | S30408 | 22 | O-ring | EPDM |
| 23 | Bolt | A2 | 24 | Vaskemaskin | A2 |
| 25 | Bolt | A2 | 26 | Vaskemaskin | A2 |
| 27 | Vaskemaskin | A2 | 28 | Navdeksel | SS304 |
03. Hovedutvendig og tilkoblingsdimensjon
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Nøkkelfunksjoner
Eksentrisk tetningsstruktur
Skiven kobles automatisk fra tetningsringen i det øyeblikket den begynner å åpne, noe som resulterer i lavt driftsmoment, redusert slitasje på tetningsflater, betydelig forlenget levetid og motstand mot fastkjøring.
Dobbel-flenstilkobling
Har standardflenser i begge ender, noe som sikrer enkel installasjon og fjerning, stabil innretting og utmerket trykk{0}}tett forsegling; kompatibel med rørsystemer som overholder ulike flensstandarder.
Korrosjons-bestandig og holdbar
Ventilhuset har et internt og eksternt epoksy- eller FBE-belegg som motstår korrosjon fra jord og vann, og sikrer langsiktig-holdbarhet og motstand mot rust for nedgravde rørledninger.
05. Konkurransefordel
Lengre levetid og lave driftskostnader
Den eksentriske, friksjonsfrie tetningsdesignen- resulterer i betydelig lavere tetningsslitasje sammenlignet med sentriske spjeldventiler, og reduserer hyppigheten av utskifting av deler og vedlikehold, og reduserer dermed-langsiktige driftskostnader.
Uanstrengt betjening og høy kompatibilitet med automatisering
Lavt dreiemoment gir stabil aktivering ved bruk av kompakte elektriske eller pneumatiske aktuatorer; anskaffelseskostnadene for kontrollutstyr er lavere sammenlignet med senter-spjeldventiler av samme størrelse.
Null lekkasje og miljøoverholdelse
Den myke forseglingen sikrer null lekkasje, forhindrer vannavfall og oppfyller akseptstandarder for kommunale vann- og miljøvernprosjekter; indre og utvendige anti-korrosjonsbelegg overholder drikkevannshygienestandarder, noe som gjør ventilen egnet for transport av drikkevann.
06. Produktapplikasjoner
Dobbelflens eksentrisk spjeldventil har et bredt spekter av bruksområder og brukes hovedsakelig i:
Kommunal vannforsyning
Bygge VVS
Sekundær vannforsyning
Kjølevannssystem
Omgivelsestemperatur vannforsyningsnettverk
07.Produktinstallasjon
Innerveggen må holdes ren; ingen urenheter eller fremmedlegemer er tillatt på tetningsringen eller sommerfuglplaten.
Butterflyventiler av klemme- krever spjeldventil-spesifikke flenser for installasjon.
Butterflyventilen må installeres vertikalt på rørledningen og må ikke snus.
Butterflyventilen krever tidkrevende-strømningsjustering, som styres av en turbingirkasse.
For spjeldventiler som ofte åpnes og lukkes, åpne turbinhusdekselet med jevne mellomrom (omtrent annenhver måned) for å kontrollere fettnivået og sikre at en tilstrekkelig mengde er tilstede.
Inspiser regelmessig alle komponenter i ventilen og korriger omgående eventuelle feil som oppdages.
