01.Produktbeskrivelser

7aeedb0ea1897a4069e4f7afbb37da94

Den manuelle knivportventilen er en type ventil som avbryter strømmen av media ved å drive portplaten i en lineær bevegelse via et håndhjul. Dens kjernefunksjon er den kniv-kantformede portplaten, spesielt utviklet for å håndtere høy-viskositet, partikkelholdig- eller slurryvæsker.
Rotasjon av håndhjulet hever eller senker stammen, noe som får porten til å bevege seg vinkelrett på strømningsretningen, og dermed åpne eller lukke rørledningen helt. Dens unike kniv-design gjør den spesielt egnet for håndtering av væsker som inneholder fibrøse materialer, sedimenter og andre urenheter. Det er mye brukt i bransjer som gruvedrift, avløpsvannbehandling og papirproduksjon.

02.Spesifikasjoner

Knivportventil, 1-PC-hus, ikke-stigende stamme
Klasse	PN10 / 16
Størrelse	DN50-DN600
Operatør	Hjul, Cap, Toppflensfri aksel, Girkasse
Materiale til hoveddeler	Kropp: duktilt jern; Panser: duktilt jern; Stem: Rustfritt stål ANSI420; Stammutter: Messing Kile: Rustfritt stål AISI304/316; Kilemutter: Messing; Kroppssetering: Gummi EPDM/NBR Håndhjul: Støpejern.

03.Struktur og arbeidsprinsipp

Kjernekomponentene til den manuelle knivportventilen er portplaten og ventilhuset, med følgende driftsprinsipp:

Portplatedesign:

Bunnen av portplaten er maskinert til en skarp knivegg, som er i stand til å kutte fibre og skrape av vedheft fra tetningsflaten for å forhindre at urenheter i mediet tetter til ventilen.

Kjøremetode:

Rotering av håndhjulet med eller mot klokken driver ventilstammen til å heve eller falle.

Åpne: Ved å dreie håndhjulet med klokken heves ventilstammen, og løfter portplaten til toppen av ventilhuset for å åpne passasjen helt.
Lukking: Ved å dreie håndhjulet mot klokken senkes portplaten. Bladet kutter av mediet, og tetningsringen komprimeres for å oppnå tetning.

Stamtype:

Stigende stamme: Spindelmutteren er plassert utenfor ventilhuset. Stammens bevegelse er synlig, noe som letter ventilstatusvurdering og smøring.
Ikke-stigende stamme: Spindelmutteren er integrert i portplaten. Ved å dreie på håndhjulet roterer stammen og løfter portplaten. Stammens bevegelse er ikke synlig utvendig.

04. Produktdesign

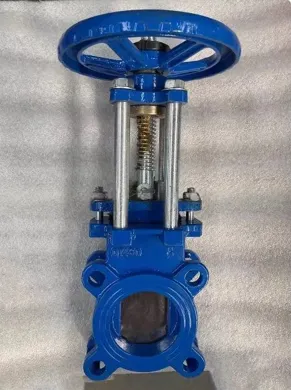

product-596-443

05. Produktfunksjoner

01/

Forseglingsflaten for portplate av løfte-type skraper av vedheftende stoffer og renser automatisk rusk.

02/

Portplater i rustfritt stål forhindrer tetningslekkasje forårsaket av korrosjon.

03/

Herdede alle-metallforseglingsoverflater sikrer slitestyrke og oppfyller tetningskravene.

04/

Ventilhusets tetningsflate mangler spor, noe som forhindrer oppbygging av rester og sikrer jevn drift.

05/

Kompakt strukturlengde sparer materiale, reduserer installasjonsplass og støtter effektivt rørledningens styrke.

06/

Styreblokker på ventilhuset sørger for riktig portbevegelse, mens fire kompresjonsblokker garanterer effektiv tetning.

06. Produktsøknad

Gruvedrift, kullvasking og stålindustri-for kullvaskerørledninger, filterslurryrørledninger, askeutslippsrørledninger osv.;
Renseutstyr-for avløpsvann, slurry, forurensninger og klarnet vann som inneholder suspenderte faste stoffer;
Masse- og papirindustri-for masse- og masseblandinger i alle konsentrasjoner;
Askefjerning fra kraftverk-for askeslurry.

07.Bedriftstjenester

Selskapet vårt tilbyr omfattende tjenester og støtte for å sikre at hver kunde mottar tilpassede løsninger av høy-kvalitet.

Egendefinert design:Vi tilbyr OEM/ODM-tjenester for å møte spesifikke industri- eller prosjektbehov.
Streng kvalitetskontroll:Hver tappesadel er testet for ytelse, tetning og trykkutholdenhet.
Effektiv levering:Rask og pålitelig frakt fra vårt produksjonsanlegg i Shanxi, Kina til kunder over hele verden
Profesjonell støtte:Vårt tekniske team tilbyr konsultasjon og etter-salgsassistanse for installasjon, kompatibilitet og vedlikehold.
