Fagkonsept
La oss se nærmere på "rørbeslag i duktilt jern". Dette er et veldig viktig konsept fordi i faktisk rørledningsteknikk er rette rør bare grunnlaget; ulike rørdeler er nøkkelen til å endre retningen på rørledningen, forgrening, redusere diameter og kopling.

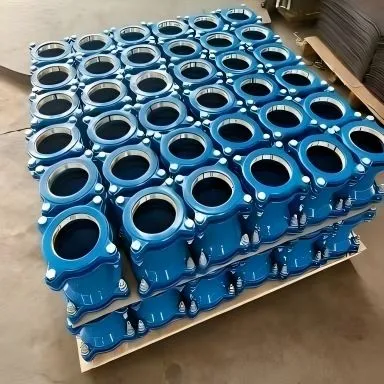

Rørbeslag av seigjern er rørforbindelser laget av seigjern. De deler de samme materialegenskapene som rette rør av duktilt jern (høy styrke, høy seighet, korrosjonsmotstand) og er koblet til rette rør eller andre rørdeler gjennom spesifikke grensesnitttyper (som T-type, K-type og flenstype) for å danne et komplett og forseglet rørsystem.
Hovedtrekk
01. Utmerket materiale: Det arver alle fordelene til seigjern, med høy styrke og god seighet, og tåler høyt indre trykk og ytre belastning.
02. Pålitelig tetning: Når det brukes med rette rør av samme materiale og standard, er tetningsytelsen til grensesnittene konsistent, noe som sikrer at det ikke er noen lekkasje i hele rørledningssystemet.
03. Høy holdbarhet: Lang designlevetid, vanligvis synkronisert med rette rør, opptil 50-100 år.
04. Komplett utvalg av spesifikasjoner: Et bredt utvalg av typer er tilgjengelig for å møte ulike komplekse behov for rørledningsoppsett.
05. Standardisering: Produksjonen følger internasjonale standarder (som ISO 2531) eller nasjonale standarder (som GB/T 13295) for å sikre utskiftbarhet og kompatibilitet.
Vanlige typer og bruksområder
1. Retningsskiftende beslag
Brukes til å endre retning på rør.
Albuer: De mest brukte rørbeslagene.
90 graders albue: Endrer retningen på røret med 90 grader.
45 graders albue: Endrer retningen på røret med 45 grader.
22,5 graders albuer, 11,25 graders albuer: Brukes i situasjoner som krever små vinkeljusteringer.
2. Forgrenings- og avledningstyper
Brukes til å koble stikkrør fra hovedrøret.
T-skjorter:
Tees med lik diameter: Alle tre uttakene har samme diameter.
Reduserende tees: Grenrørets diameter er mindre enn hovedrørets diameter.
Fire-T-skjorter: Grener i fire retninger; mindre vanlig, brukt i komplekse kryssende rørnett.
3. Reduserende beslag
Brukes til å koble sammen rør med forskjellige diametre.
Redusere (uniforme reduksjoner):
Konsentriske reduksjoner: Senterlinjer er justert; brukes for vertikale rør eller situasjoner som krever justering.
Eksentriske reduksjonsmidler: Den ene siden av rørveggen er i flukt; Vanligvis brukt for horisontale rør for å opprettholde en konsistent rørbunn- eller topphøyde og forhindre luftlommer eller rester.
4. Tilkoblinger og oppsigelser
Brukes til spesielle koblinger eller for å tette rørledninger.
Hylse (kort rør): Brukes til å koble sammen to rette rør som ikke kan låses direkte sammen.
Rørplugg (blindflens): Brukes til å permanent eller midlertidig tette enden av en rørledning.
Flens/muffe: Den ene enden er en standard rørforbindelse (muffe eller tapp), og den andre enden er en flens. Brukes til å koble til ventiler, pumper eller annet flensutstyr, for å oppnå en overgang fra rørledning til utstyr.
Reparasjonsklemmer: Ikke-standard rørfittings, men veldig viktig. Brukes til raske reparasjoner når rør lekker på grunn av utilsiktet skade, uten å bytte hele rørseksjonen. Tilkoblingstypen er den samme som for rette rør, og beslagene er utstyrt med tilsvarende grensesnitt som må være kompatible med de tilkoblede rette rørene eller utstyrsgrensesnittene.
T-skriv lysbilde-i grensesnittet:
Det vanligste fleksible grensesnittet. Den ene enden av beslaget er en stikkontakt (med en innebygd- gummiring), og den andre enden er en tapp. Det gir rask installasjon og utmerket forsegling.
K-type mekanisk grensesnitt:
En tetning oppnås ved å stramme gummiringen med bolter og en gland, noe som gir større grensesnittstivhet og uttrekksmotstand.
Flenstilkobling: To flenser er festet sammen med bolter, og en pakning er klemt mellom for tetting. Vanligvis brukt for tilkobling til utstyr eller rørseksjoner som krever hyppig demontering. Mange rørdeler er komposittforbindelser; for eksempel kan en T-stykke ha to T--muffeforbindelser og en T--tappskjøt, eller én flensskjøt.
Matchingsprinsipp
Materialer og standarder:
Det skal sikres at beslag og rette rør overholder samme standarder (som ISO, GB, EN osv.).
01
Trykknivå:
Trykkklassifiseringen til beslagene (f.eks. K9) må ikke være lavere enn det tilkoblede rette røret.
02
Grensesnitttype:
Beslagstypen må passe perfekt til det rette røret. Én T-skjøt må være utstyrt med én T-sokkel.
03
Innvendig og ekstern korrosjonsbeskyttelse:
I likhet med rette rør har duktiljernsrørbeslag for vannforsyning typisk sementmørtelforing på innervegg og epoksyasfalt eller sinklag + asfaltmaling for korrosjonsbeskyttelse på yttervegg. I spesielle korrosive miljøer (som sur jord) skal forsterket korrosjonsbeskyttelse spesifiseres.
04
Installasjonsmerknader:
Rengjøring: Sørg for å rengjøre muffen, tappen og gummiringen før installasjon for å forhindre at urenheter påvirker tetningen.
Smøring: Bruk et dedikert, ikke-giftig smøremiddel for å gjøre installasjonen enklere og beskytte gummiringen.
Merking: Merk innstikksdybden på stikkontakten for å sikre riktig installasjon.
Justering: Når du bruker passende verktøy (som f.eks. lirkestenger eller strammere), sørg for at rør og beslag er innrettet for å unngå feiljustering eller vridning av gummiringene.
