Hovedstruktur (gruppert etter DN nominell diameter)

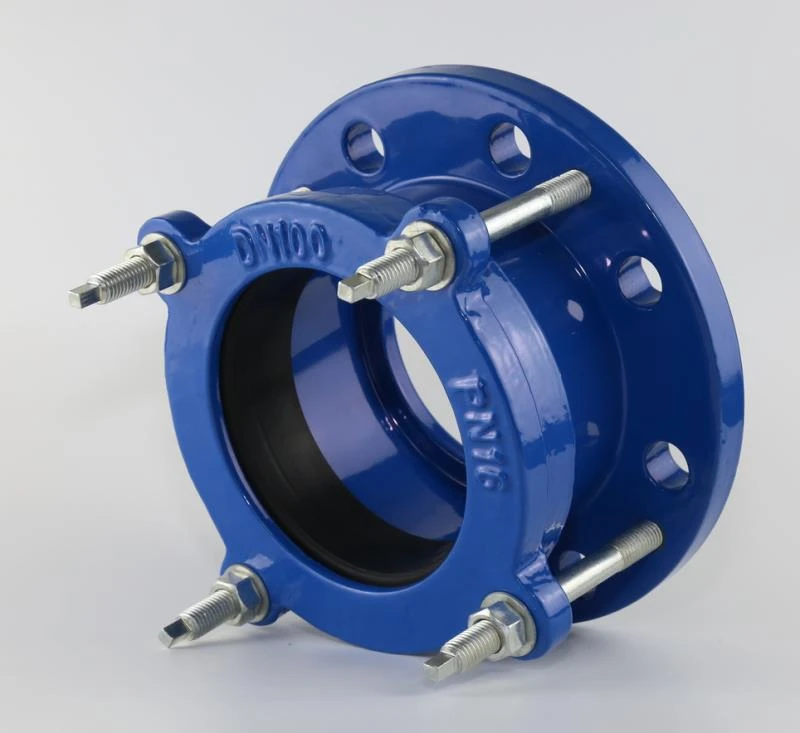

Grunnleggende deler Sammensetning Fire kjernedeler utgjør hele settet: hoveddel, flensende, strammefester og tetningspakninger. Modellene DN80 til DN600 legger til låsbare flensstrukturer, for å gjøre hele forbindelsen tettere og mer stabil.
Materialstandarder (alle oppfyller internasjonale industrikoder) 01 Hoveddel og flensstøping: GGG50 duktilt jern etter EN 1563. Dette materialet balanserer strukturell styrke og slagfasthet godt. 02 Festebolter: AISI 304 rustfritt stål som standardalternativ; AISI 316 kan velges for spesielle prosjekter. Boltstyrkegradene når 4,8 eller 8,8, samsvarer med ISO-reglene. 03 Tetningspakning: Standard EPDM-gummi som samsvarer med EN 681-1. NBR-gummipakninger er tilgjengelige for spesielle medier, for å garantere null lekkasje ved skjøter. 04 Overflate anti-korrosjonslag: Epoksybelegg laget i henhold til EN 14901. Beleggtykkelse treffer over 250 μm, standardfarge RAL 5015, med enestående rustbestandig ytelse.
Viktige tekniske parametere
Størrelsesdekning
Vårt produkt dekker DN40 opp til DN600 (1,5 tommer – 24 tommer). Den passer til ytre rørdiametere fra 48 mm til 636 mm. Ta DN40 som eksempel, den fungerer for rør med ytre diameter mellom 48mm og 60mm.
Alternativer for arbeidstrykk
PN10 og PN16 er våre vanlige lagerspesifikasjoner. Vi produserer også PN25- og PN40-versjoner for industrielle-høytrykksrørledninger.
Gjeldende temperaturområde
EPDM-pakninger passer til arbeidstemperatur fra -10 grader til 120 grader; NBR-pakninger støtter -10 grader til 82 grader.
Installasjonskompensasjonskapasitet
Beslaget tillater vinkelavbøyning mellom ±4 grader og ±6 grader, noe som utgjør en liten feiljustering av røret og absorberer deformasjon fra termisk ekspansjon og krymping.
Relevante standarder og sertifikater
Alle varer består inspeksjon basert på EN 545, AWWA C219, AS/NZS 2280. Vi har ACS- og NSF 61-sertifikater for vannkontaktapplikasjoner
Kjernefordeler
Bredt matchende utvalg
Én enkelt adapter kobler sammen rør og flenser av flere materialer og størrelser. Kunder kan kutte ned lagervolum og redusere totale anskaffelseskostnader.
Rask installasjon på-stedet
Arbeidere trenger ikke profesjonelle sveiseferdigheter. Bare en skiftenøkkel kreves for å stramme boltene på kryss og tvers. Smør såpevann på pakninger for smøring (bruk anti-frysevæske i kalde områder), og installasjonshastigheten øker med over 50 %.
Stabil forseglingseffekt
Stram boltene for å presse pakningene tett mot rørets yttervegger. Selv om rør har mindre oval deformasjon, forblir skjøtene -lekkasjefrie under maks. 16 bar arbeidstrykk.
Lang servicesyklus
Kroppen i seig jern, epoksy-anti-rustbelegg og festemidler i rustfritt stål fungerer sammen for å motstå korrosjon og slitasje. Under kommunale rørledningsarbeidsforhold overstiger stabil levetid 15 år.
Enkelt vedlikeholdsarbeid
Delt avtakbar design gjør rørinspeksjon og komponentutskifting (ventiler, vannpumper etc.) mye enklere, og reduserer nedetiden i konstruksjonen betydelig.
Typiske applikasjonsscenarier
Kommunalteknikk Link støpejernsrør og PVC-rør for tappevannsledninger, kloakkrenseledninger og avløpsledninger for regnvann. Industrielle produksjonslinjer Transporterer nøytrale flytende medier i kjemiske, farmasøytiske og matvarefabrikker; matche rustfrie stålrør og plastrørledninger. Agricultural Irrigation Farmland vannbevaringsanlegg og hagesprinklerrørledninger, i stand til å motstå tøffe utendørs korrosive miljøer. Renovering og vedlikehold av rørledninger Realiser flensovergang under oppgradering av gamle rør og utskifting av utstyr, ingen grunn til å ødelegge originale intakte rørseksjoner.
Viktige installasjonstrinn
Rørforbehandling.-
Tørk og rengjør en 12-tommers seksjon ved hver rørende, fjern alle oljeflekker, sedimenter og overflatedefekter helt.
Størrelsesvalgsregel
Velg matchende DN-kaliber basert på rørets ytre diameter. Velg HDPE-beslag etter ytre dimensjon; velg PVC-produkter i henhold til nominell diameter.
Monteringssekvens
Ta ut sikringsringen og tetningspakningen → trekk flensens hoveddel på røret → installer sikringsringen og pakningen igjen (sørg for at rørenden berører pakningsbegrensningsplaten) → stram alle boltene jevnt i diagonal rekkefølge.
Trykktestoperasjon
Øk trykket sakte opp til nominell arbeidsbelastning, kontroller alle ledd for lekkasje før formell drift. Innledende boltsmoment er satt til 50 ft-lbs, juster per boltstørrelse: 70 ft-lbs for 5/8 tommers bolter, 90 fot-lbs for 3/4 tommers bolter.
